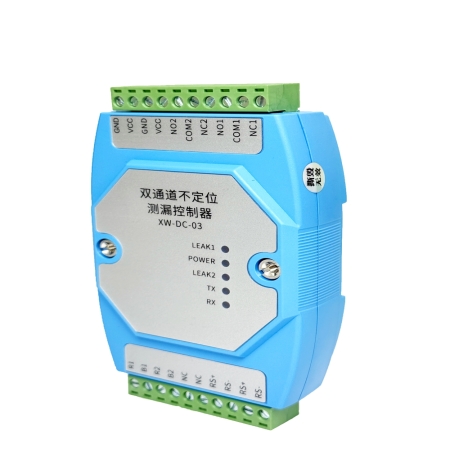

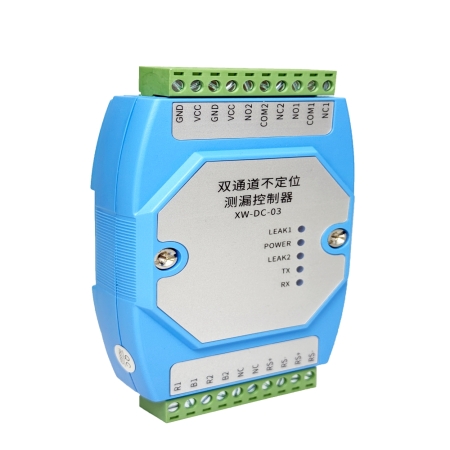

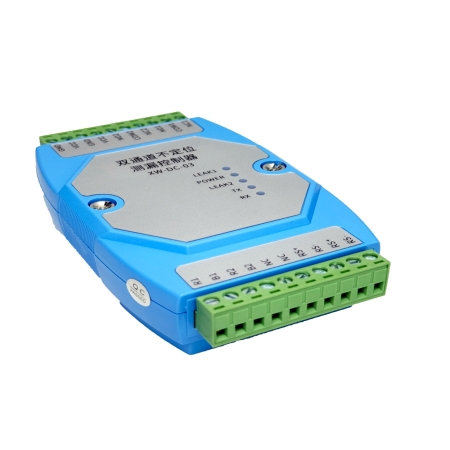

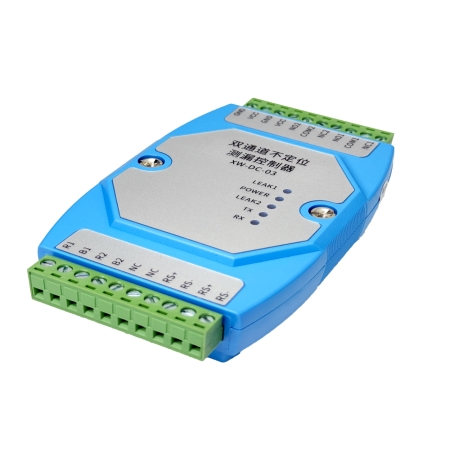

一．產品簡介
YNE-ML-02雙通道不定位測漏控制器是一款操作簡單、性價比極高的雙通道液體泄漏檢測設備，可同時連接兩根感應線進行檢測。控制器輸出的繼電器觸點信號與RS485信號，可與各種監控系統相整合，實現遠程監控。
?
二．適用范圍
YNE-ML-02適用于IDC機房、數據中心、智能樓宇、博物館、倉庫等等。
三．功能特點
四．技術規格
五．產品尺寸
（單位：mm，誤差±0.5mm）
圖1 尺寸圖
六．指示燈說明
圖2 指示燈說明示意圖
七．系統拓撲圖
控制器與感應線連接，監測一塊或兩塊區域的泄漏情況，通過RS85信號傳輸泄漏情況數據，上傳至上位機。控制器繼電器輸出信號可用來控制外圍設備如聲光報警器、電話撥號器、短信模塊、開關量采集模塊等。
圖3 系統拓撲圖
八．安裝說明
請將控制器安裝于牢固的室內采集箱或機柜等易于維護檢查的場所，安裝位置應避免高溫高濕、振動、腐蝕性氣體環境及其他電子雜訊干擾源等。控制器扣裝于標準的35毫米DIN導軌上。
圖4 安裝示意圖
九．接線說明
不定位測漏檢測系統由控制器、引出線、感應線及相關配件構成。
圖5系統接線圖
十．調試說明
控制器所有接線步驟完成后，即可按如下指導進行調試工作：
1.給控制器上電，POWER燈常亮，否則電源或控制器故障；
2.取少量的自來水（非凈化處理水），將感應線浸沒于水中，一秒鐘后，繼電器動作，LEAK指示燈亮紅色，蜂鳴器響。擦干線纜上的水后，繼電器復位，LEAK指示燈滅；
3.控制器可通過軟件調節通訊地址、靈敏度與波特率等參數，可適應不同環境下的漏液檢測，1至4檔檢測靈敏度依次增強，出廠默認為第4檔。各檔位所對應的控制器感應靈敏度如下表：
一．產品簡介

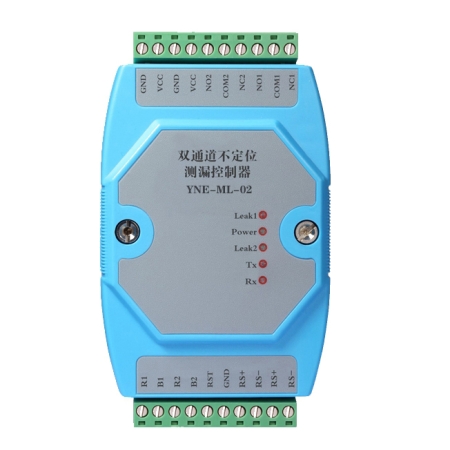

YNE-ML-02雙通道不定位測漏控制器是一款操作簡單、性價比極高的雙通道液體泄漏檢測設備，可同時連接兩根感應線進行檢測。控制器輸出的繼電器觸點信號與RS485信號，可與各種監控系統相整合，實現遠程監控。
?
二．適用范圍
YNE-ML-02適用于IDC機房、數據中心、智能樓宇、博物館、倉庫等等。
三．功能特點
雙通道檢測 | YNE-ML-02 控制器具備2組獨立檢測通道，可同時連接兩路漏液檢測線纜，單組檢測通道可接500米漏液檢測線纜，實時監控各區域漏液狀態，適用于多區域的泄漏檢測場所。 |
穩定可靠 | YNE-ML-02控制器全部采用工業級電子元器件，既能保證檢測時的高靈敏性，還能減少各種外界因素所造成的誤報警。采用電磁兼容設計，具有防浪涌、防靜電、防EFT等保護功能。 |
適應性強 | YNE-ML-02控制器支持軟件調節靈敏度，用戶可根據檢測環境的等級要求來選擇不同的感應靈敏度（調節范圍在線纜長度的1cm—20cm內）。 |
簡潔易用 | YNE-ML-02控制器適用于標準DIN35mm工業導軌安裝，所有的現場接線均可以通過接線端子來輕松完成，當泄漏發生時，繼電器動作、泄漏指示燈亮，排險后控制器自動恢復到正常狀態，無需人工現場操作。
|

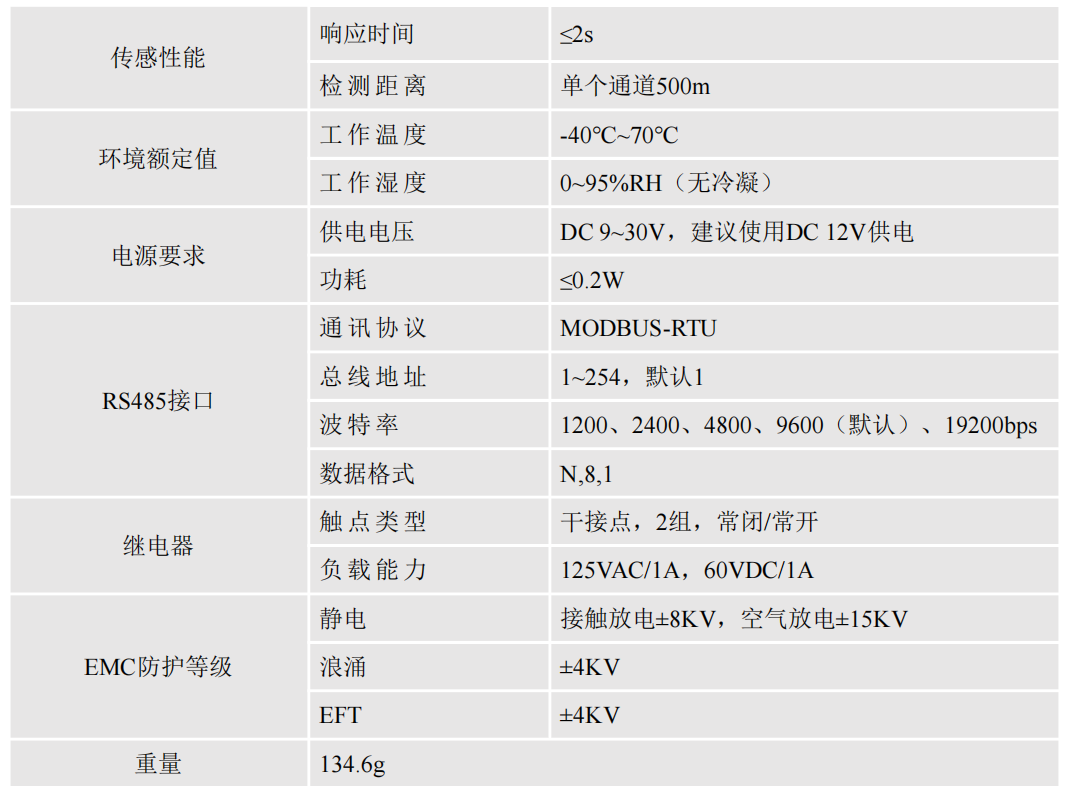

四．技術規格
傳感性能 | 響應時間 | ≤2s |
檢測距離 | 單個通道500m |
環境額定值 | 工作溫度 | -40℃~70℃ |
工作濕度 | 0~95%RH（無冷凝） |
電源要求 | 供電電壓 | DC 9~30V，建議使用DC 12V供電 |
功耗 | ≤0.2W |
RS485接口 | 通訊協議 | MODBUS-RTU |
總線地址 | 1~254，默認1 |
波特率 | 1200、2400、4800、9600（默認）、19200bps |
數據格式 | N,8,1 |
繼電器 | 觸點類型 | 干接點，2組，常閉/常開 |
負載能力 | 125VAC/1A，60VDC/1A |
EMC防護等級 | 靜電 | 接觸放電±8KV，空氣放電±15KV |
浪涌 | ±4KV |
EFT | ±4KV |
重量 | 134.6g |

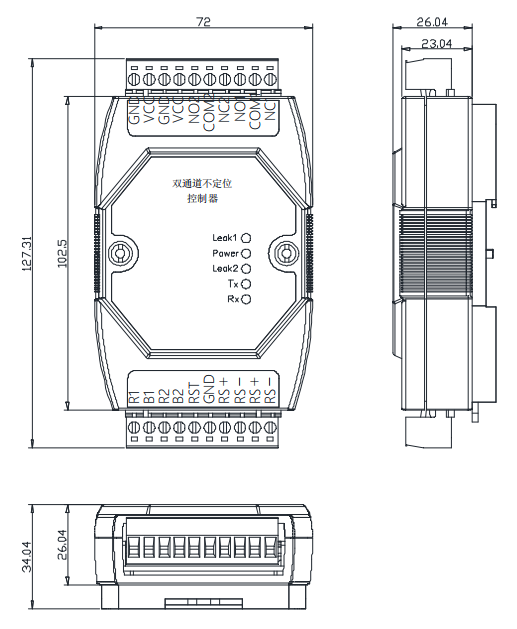

五．產品尺寸
（單位：mm，誤差±0.5mm）
圖1 尺寸圖

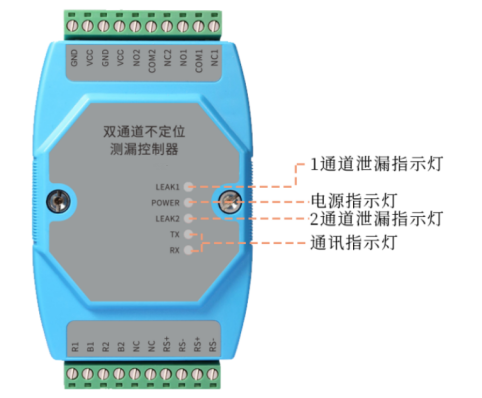

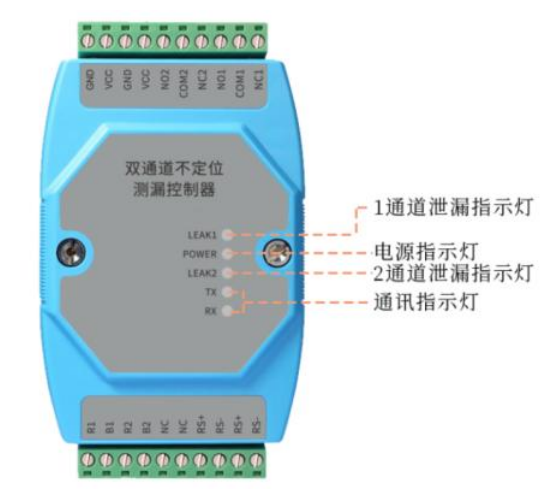

六．指示燈說明
圖2 指示燈說明示意圖

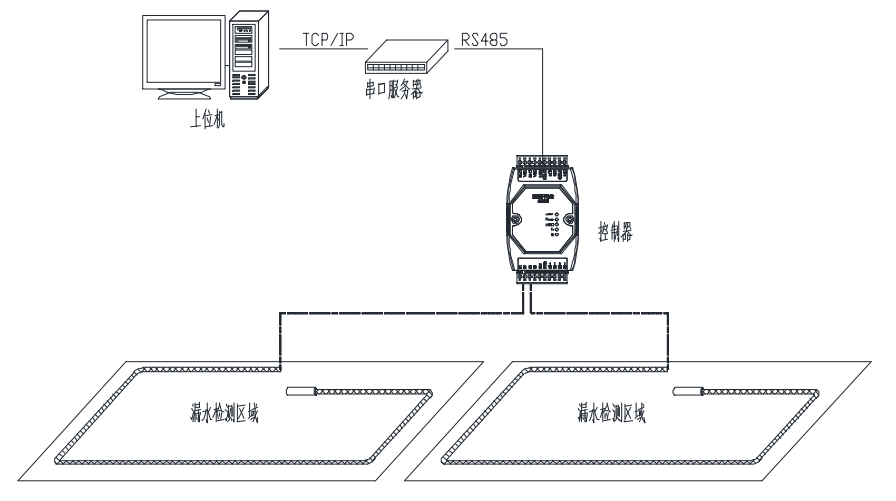

七．系統拓撲圖
控制器與感應線連接，監測一塊或兩塊區域的泄漏情況，通過RS85信號傳輸泄漏情況數據，上傳至上位機?？刂破骼^電器輸出信號可用來控制外圍設備如聲光報警器、電話撥號器、短信模塊、開關量采集模塊等。
圖3 系統拓撲圖

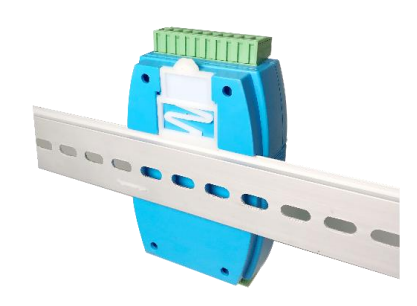

八．安裝說明
請將控制器安裝于牢固的室內采集箱或機柜等易于維護檢查的場所，安裝位置應避免高溫高濕、振動、腐蝕性氣體環境及其他電子雜訊干擾源等?？刂破骺垩b于標準的35毫米DIN導軌上。
圖4 安裝示意圖

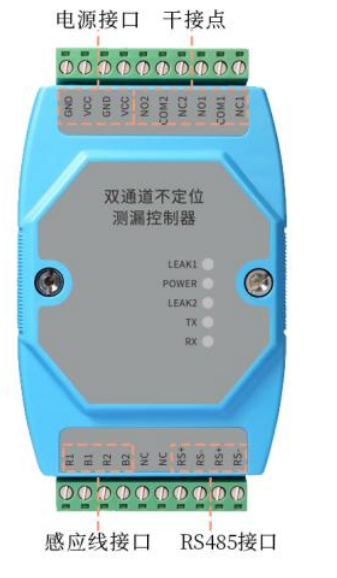

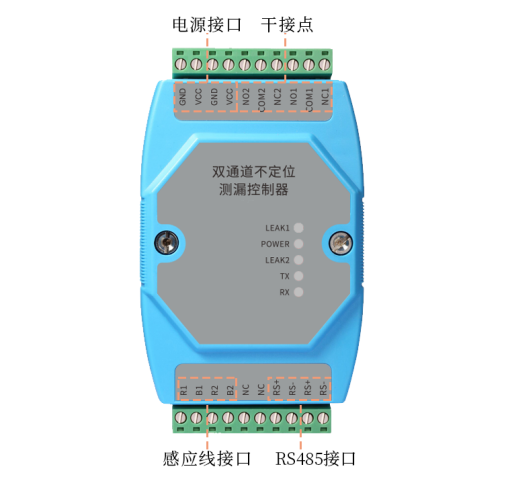

九．接線說明
不定位測漏檢測系統由控制器、引出線、感應線及相關配件構成。
圖5系統接線圖

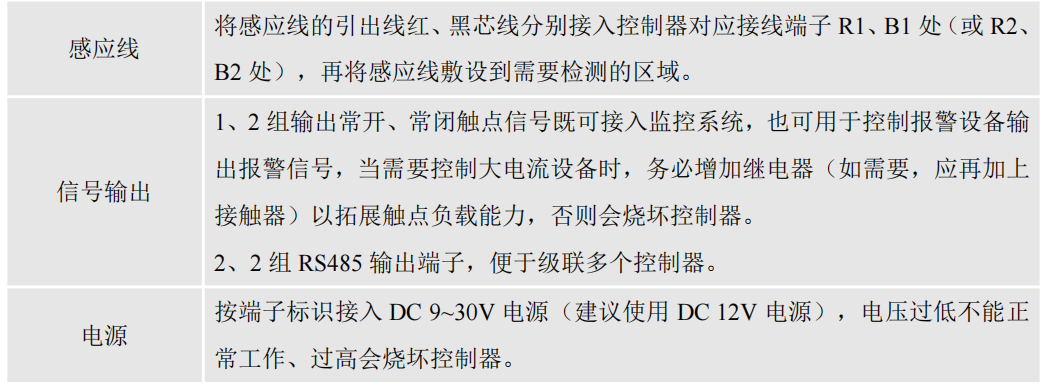

感應線 | 將感應線的引出線紅、黑芯線分別接入控制器對應接線端子R1、B1處（或R2、B2處），再將感應線敷設到需要檢測的區域。 |
信號輸出 | 1、2組輸出常開、常閉觸點信號既可接入監控系統，也可用于控制報警設備輸出報警信號，當需要控制大電流設備時，務必增加繼電器（如需要，應再加上接觸器）以拓展觸點負載能力，否則會燒壞控制器。 2、2組RS485輸出端子，便于級聯多個控制器。 |
電源 | 按端子標識接入DC 9~30V電源（建議使用DC 12V電源），電壓過低不能正常工作、過高會燒壞控制器。 |
十．調試說明
控制器所有接線步驟完成后，即可按如下指導進行調試工作：
1.給控制器上電，POWER燈常亮，否則電源或控制器故障；
2.取少量的自來水（非凈化處理水），將感應線浸沒于水中，一秒鐘后，繼電器動作，LEAK指示燈亮紅色，蜂鳴器響。擦干線纜上的水后，繼電器復位，LEAK指示燈滅；

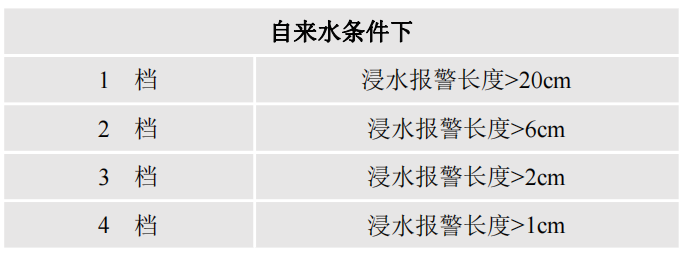

3.控制器可通過軟件調節通訊地址、靈敏度與波特率等參數，可適應不同環境下的漏液檢測，1至4檔檢測靈敏度依次增強，出廠默認為第4檔。各檔位所對應的控制器感應靈敏度如下表：
自來水條件下 |
1 檔 | 浸水報警長度>20cm |
2 檔 | 浸水報警長度>6cm |
|
